Следующий наш узел показывает, как могут быть введены коммуникации в здание с использованием приямка из колодезных колец:
Тот же самый узел в 3D-виде:
Точно также, как и при вводе без использования приямка, коммуникации (канализация) прокладываются под подошвой фундамента. Для защиты трубы от нагрузок фундамента она прокладывается в защитной гильзе-футляре.
Для введения гильзы в колодезное кольцо в нём сверлится отверстие ф 260 мм (обычно по ф 250 мм сверлятся сначала отверстия 8 мм с шагом 9-10, потом они рассверливаются сверлом 10-12 мм и вырезаемый кусок выбивается, а края выравниваются скарпелью или небольшим зубилом), стык тщательно герметизируется, например мастикой НГМ-У или герметиками для деформационных швов. Все железобетонные элементы приямка монтируются на раствор М100, вся конструкция в целом покрывается слоем обмазочной гидроизоляции для защиты от проникновения грунтовых вод.
Канализационная труба укладывается с уклоном в сторону ЛОС или магистрали, Её положение в гильзе фиксируется мягкими клиньями из ЭППС или ПСБ, зазоры запениваются монтажной пеной.
Пол по грунту опирается на крышку приямка через слой ПСБ, выступающим кроме утеплителя ещё и упругим демпфером.
В целом получается достаточно подвижное соединение основных деталей, позволяющее "отыгрывать" возможные деформации и осадки конструкций.

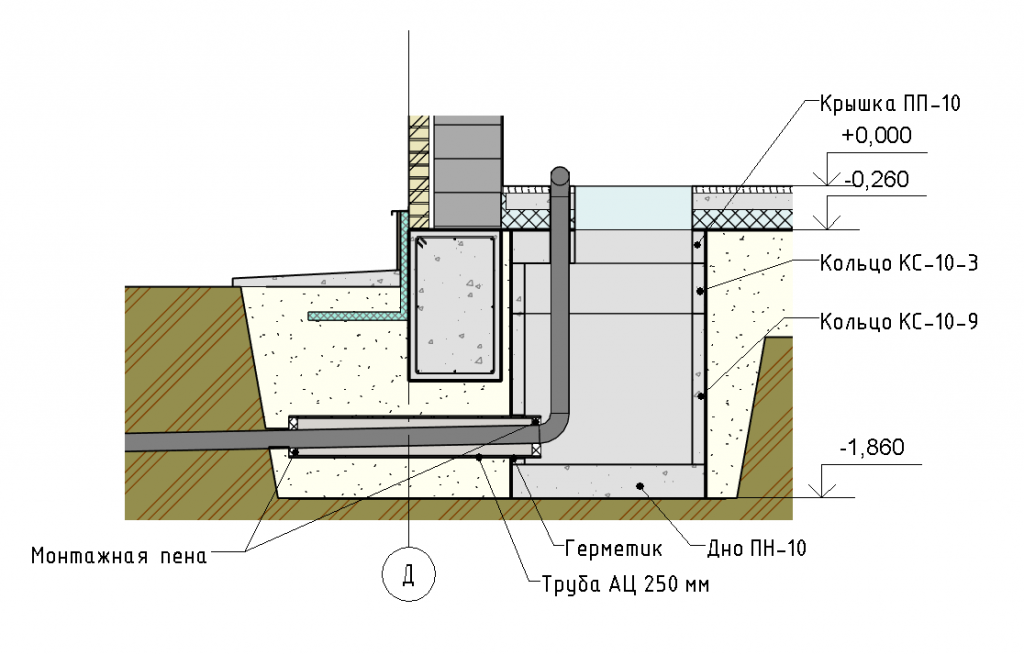

Рис. 1.1. Типовой узел 6, ввод коммуникаций через приямок.
Тот же самый узел в 3D-виде:

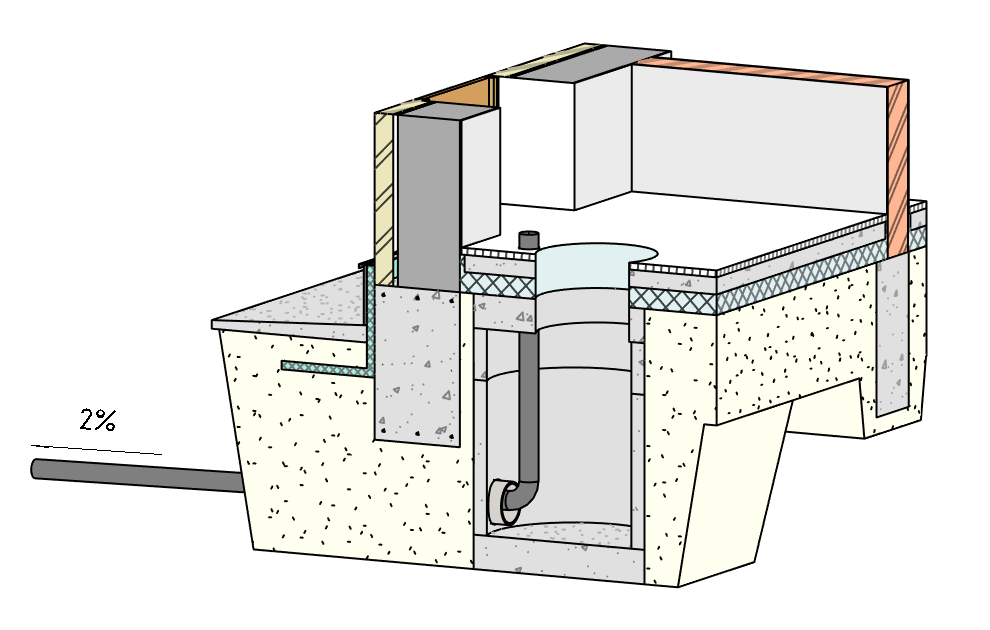

Рис. 1.2. 3D-вид узла ввода коммуникаций.
Точно также, как и при вводе без использования приямка, коммуникации (канализация) прокладываются под подошвой фундамента. Для защиты трубы от нагрузок фундамента она прокладывается в защитной гильзе-футляре.
Для введения гильзы в колодезное кольцо в нём сверлится отверстие ф 260 мм (обычно по ф 250 мм сверлятся сначала отверстия 8 мм с шагом 9-10, потом они рассверливаются сверлом 10-12 мм и вырезаемый кусок выбивается, а края выравниваются скарпелью или небольшим зубилом), стык тщательно герметизируется, например мастикой НГМ-У или герметиками для деформационных швов. Все железобетонные элементы приямка монтируются на раствор М100, вся конструкция в целом покрывается слоем обмазочной гидроизоляции для защиты от проникновения грунтовых вод.
Канализационная труба укладывается с уклоном в сторону ЛОС или магистрали, Её положение в гильзе фиксируется мягкими клиньями из ЭППС или ПСБ, зазоры запениваются монтажной пеной.
Пол по грунту опирается на крышку приямка через слой ПСБ, выступающим кроме утеплителя ещё и упругим демпфером.
В целом получается достаточно подвижное соединение основных деталей, позволяющее "отыгрывать" возможные деформации и осадки конструкций.
