Узел 1.2 Т-МЗЛФ с использованием блоков ФБС

Узел 1.1 может быть реализован с использованием блоков ФБС. Экономия от использования комбинированной сборно-монолитной технологии может превышать 20%.
Показан на основе фундамента под срединной стеной:

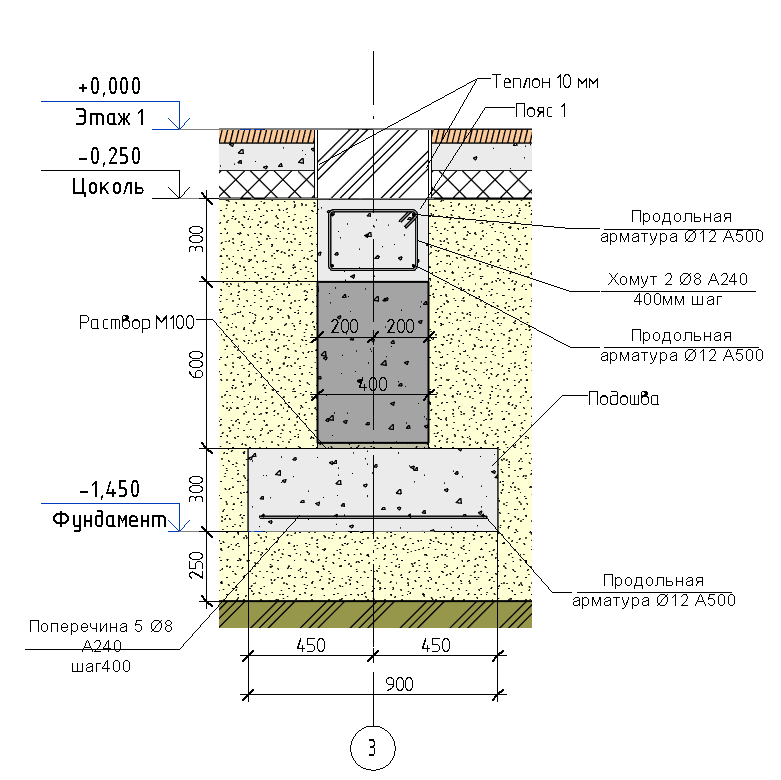

Рис. 1. Сборно-монолитный вариант Т-МЗЛФ.

Поверх блоков ФБС обычно используется монолитный пояс или можно заменить его армошвом: слой раствора 3-4 см, в который утоплены продольные стержни 12 А400 или сетка с аналогичным продольным сечением.

При необходимости защиты фундамента от сил морозного пучения рекомендуется такое исполнение узла:

Сборный Т-МЗЛФ.jpg

Рис. 2. Сборно-монолитный Т-МЗЛФ с защитой от морозного пучения утеплением подошвы фундамента.
