Узел, аналогичный 1.0, но таврового вида. Такой МЗЛФ применяется для увеличения ширины подошвы фундамента и снижения давления на грунт. Рекомендован для слабых грунтов.

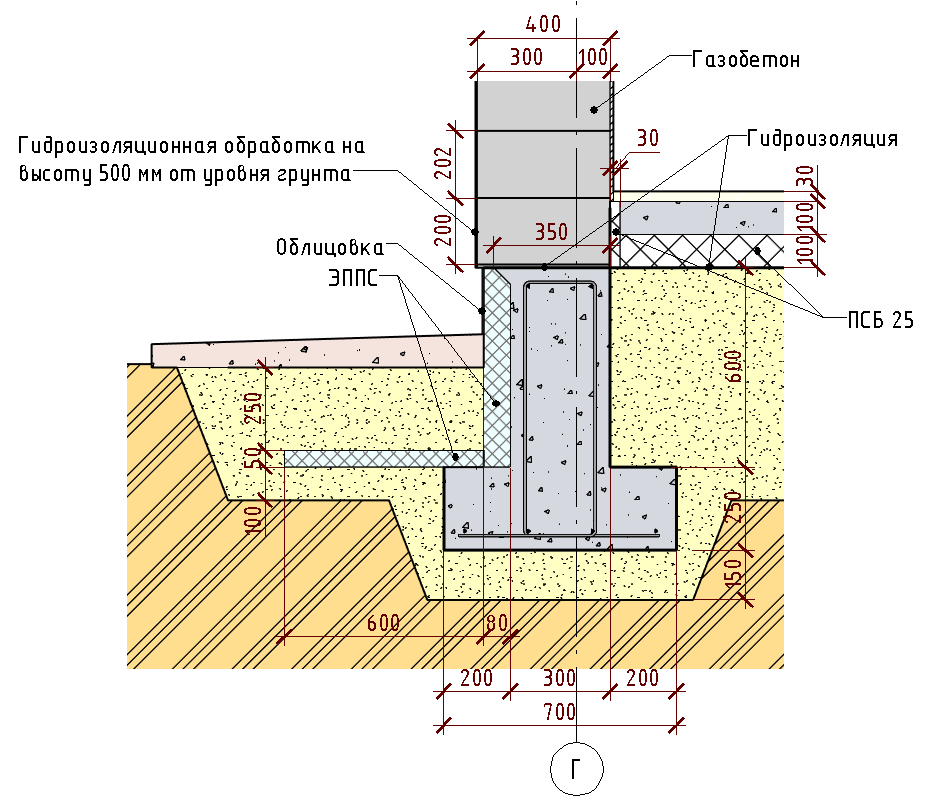

Рис. 1. Т-МЗЛФ под стены из газобетона или керамических блоков.
В данном узле реализован очень простой способ армирования с использованием хомутов с "усами", 3д-армирование такого узла можно посмотреть здесь.
Данный вид армирования рекомендован для невысоких тавровых лент МЗЛФ.
Для лент под стены с облицовкой кирпичом можно порекомендовать такой вариант исполнения узла:
Рис. 2. Т-МЗЛФ под стены с облицовкой кирпичом.
