Узел 2.0 Опирание облицовки на МЗЛФ + полы по грунту

Ещё один часто используемый узел - это комбинация стены с кирпичной облицовкой с МЗЛФ и полами по грунту:

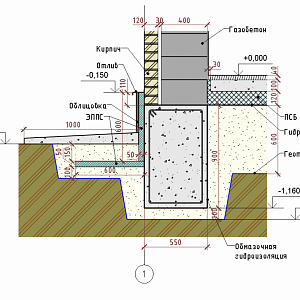

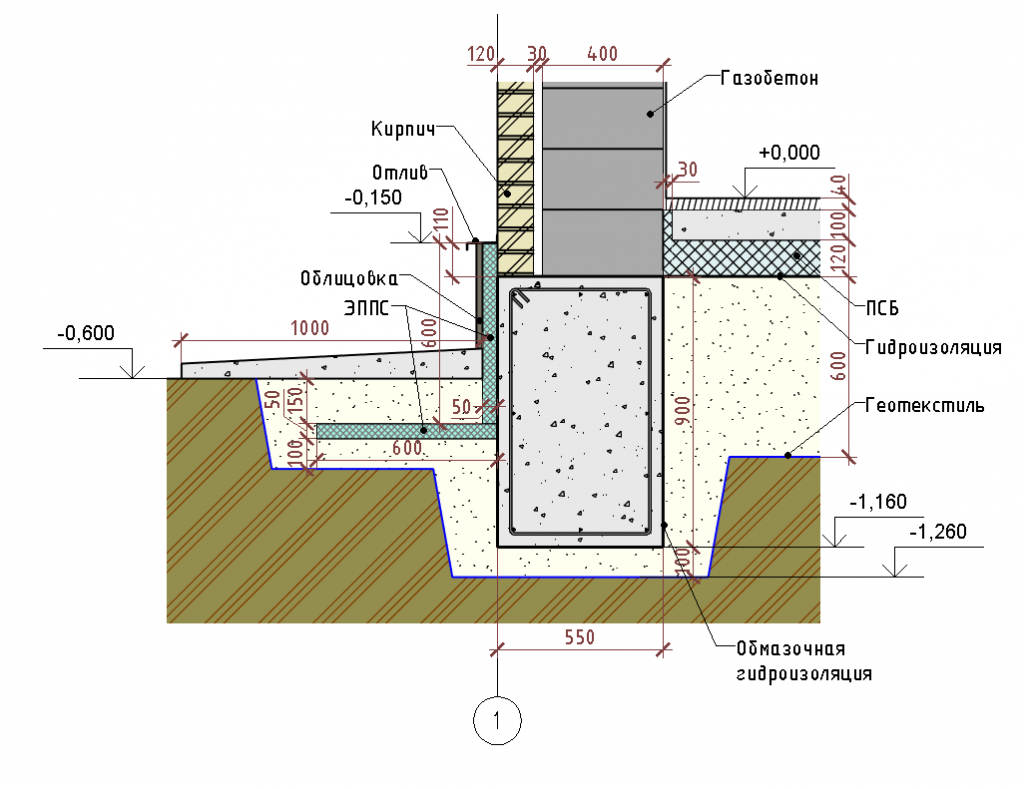

Рис. 1.1. Типовой узел 2.

Между конструкцией такого узла и рекомендациями Пеноплекс существуют определённое противоречие. Такое использование утеплителя в Пеноплексе считают неправильным:

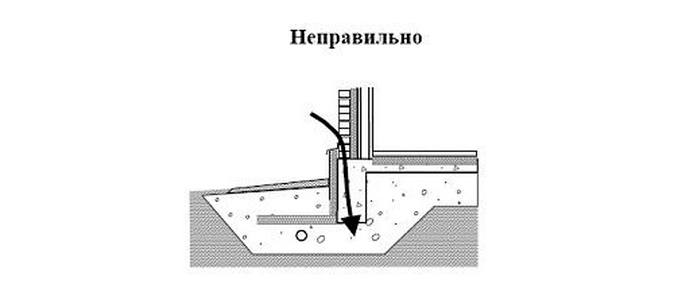

Рис. 1.2. Неправильный узел по мнению Пеноплекс (рис. 6 на стр. 21 в Рекомендациях).

Между тем, наши расчёты показывают, что тепловой режим такого узла соответствует всем требованиям по надёжности и энергоэффективности конструкции:

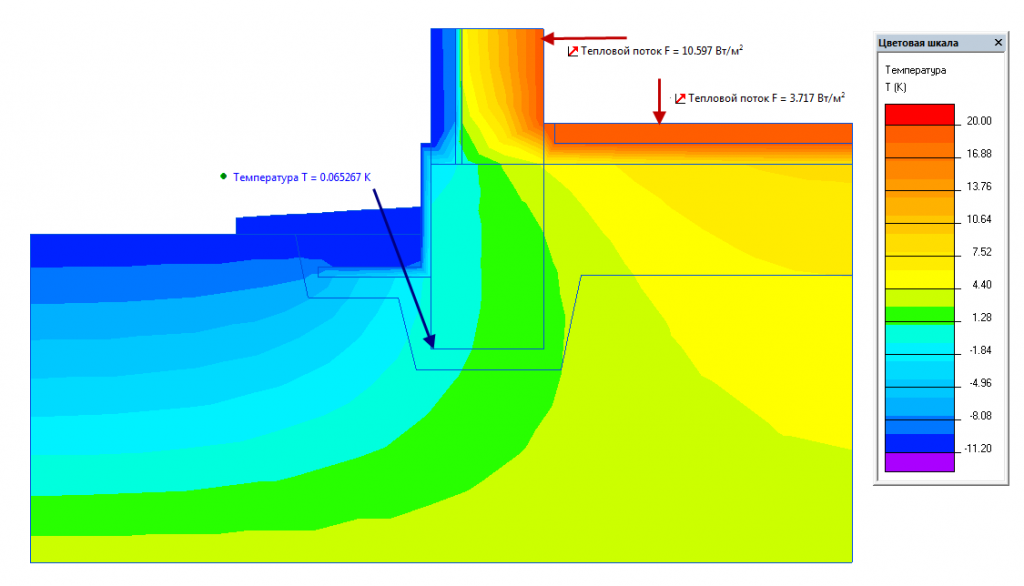

Рис. 1.3. Тепловая карта работы узла в зимних условиях.

Единственным недостатком такого узла является то, что вентиляционные отверстия, которые устраиваются в облицовочной кладки для вентиляции воздушного зазора, устанавливаются выше нижней точки кладки. Устранить этот недостаток можно вкладышем из ПСБ 25 толщиной 30мм и высотой 100 мм, который вставляется в зазор в нижней части. Он ещё больше улучшает теплоизоляционные свойства узла и устраняет возможный застой влажного воздуха и конденсацию влаги.

Узел характеризуется простотой исполнения и минимальным расходом на утепление от пучения, вертикальный и горизонтальные участки образованы листом ЭППС 50 мм толщиной, лежащим вдоль фундамента.

При необходимости, возможно небольшое изменение ширины ленты МЗЛФ за счёт свеса кладки:

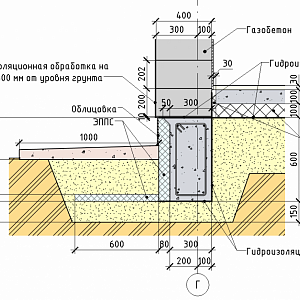

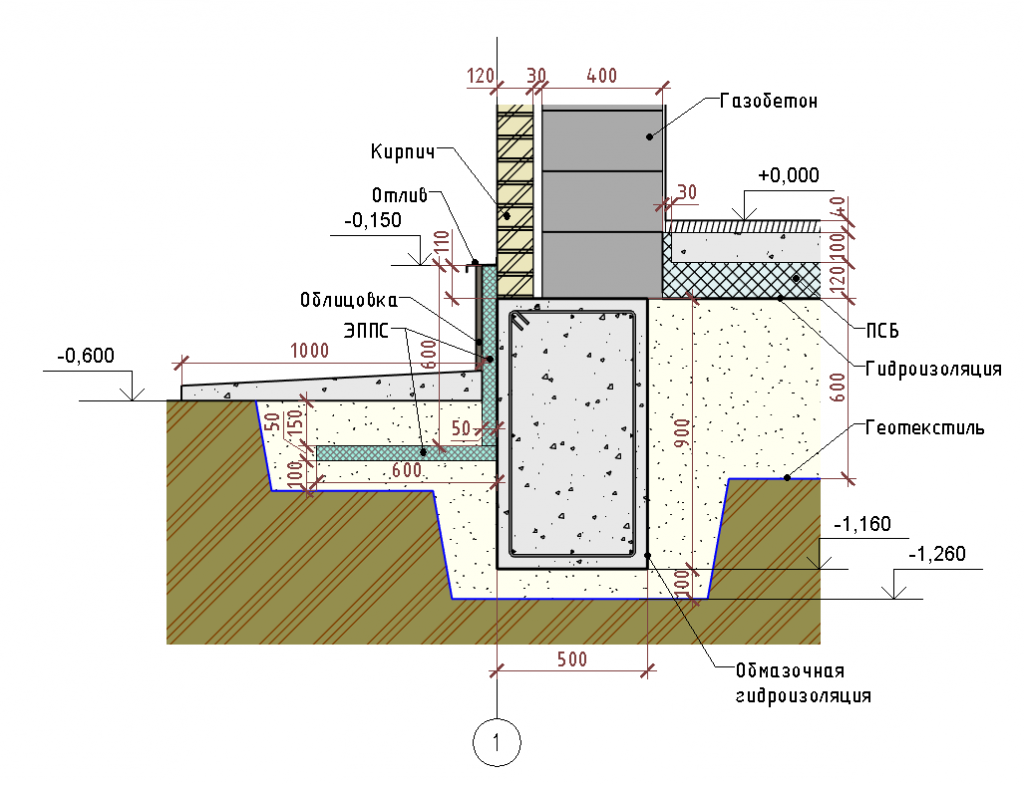

Рис. 1.3. Модификация типового узла 2.

Данный узел подходит для большинства многослойных стен с внешней облицовкой кирпичём, в том числе с использованием утеплителей.

Более сложный вариант решения опирания облицовки, лишённый многих  недостатков узла 2.0, реализован в узлах 2.1 и 2.2.
