Узел ввода коммуникаций без приямка

Данный узел иллюстрирует, каким образом в здание, построенное на МЗЛФ, вводятся коммуникации. Типовой узел 5 показывает, как это сделать без устройства приямка:

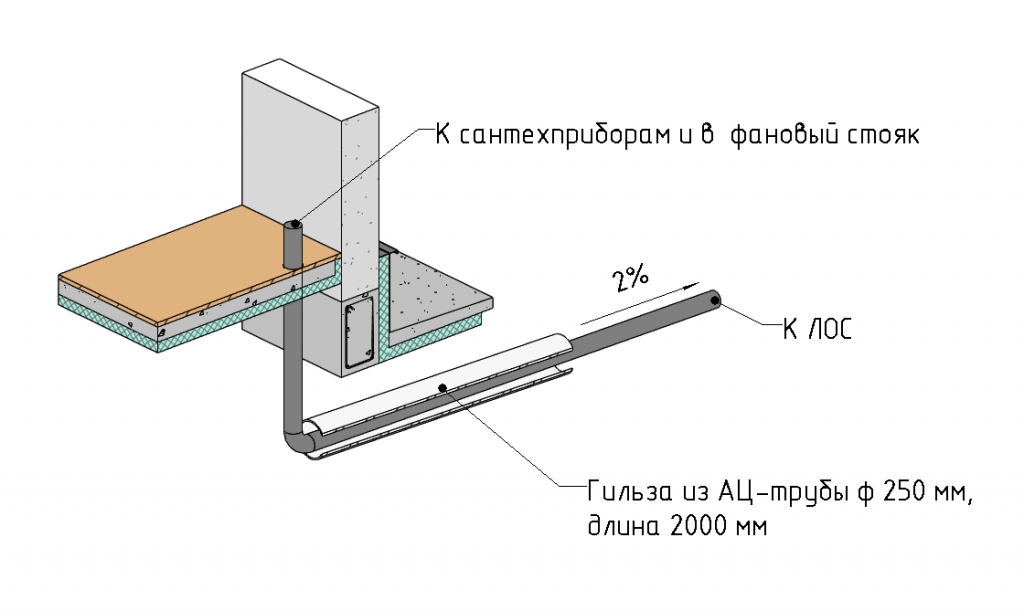

Рис. 1.1. Ввод коммуникаций без приямка.

Рассмотрим его устройство на примере канализации:

• Канализация вводится в здание под подошвой  фундамента.
• Для защиты трубы канализации используется гильза-футляр из асбесто-цементной трубы диаметром 250 мм, закладываемой под подошву фундамента в специально устроенную траншею.
• Ввод канализации осуществляется полипропиленовыми трубами ф 110 мм, специально предназначенными для наружних сетей. Укладка трубы осуществляется с уклоном 2% в сторону ЛОС или центральной канализации.
• В гильзе канализационная труба устанавливается примерно по центру и фиксируется мягкими клиньями из ЭППС.
• Отметки установки гильзы и канализационной трубы уточняются по требованиям к подключениям к ЛОС или центральной канализации, но зазор между гильзой и утеплителем под подошвой фундамента должен быть не менее 100 мм.
• При необходимости прокладки канализации выше уровня промерзания грунта трубу утеплить специальными скорлупами или рукавным утеплителем.

Ввод воды без использования приямка часто осуществляется через гильзу. Так удобнее - можно при устройстве фундамента заложить только её, а сам водопровод провести позже.

Выглядит это так:

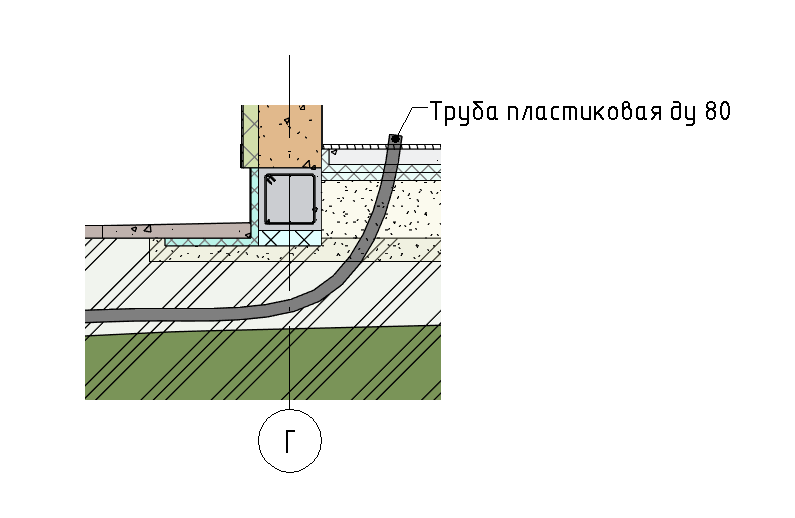

Рис. 1.2. Ввод водопровода с использованием гильзы (на примере свайно-ростверкового фундамента)

В указанном узле под фундаментом (в данном случае под ростверком) прокладывается пластиковая труба ду80. Она изгибается указанным образом (для лучшего изгиба можно слегка погреть её паяльной лампой или газовой горелкой). Изгиб должен быть выполнен с большим радиусом, чтобы потом можно было без проблем завести в него водопровод. Такая гильза может быть использована для трубопроводов до ду 40 включительно.
