Следующий узел используется при строительстве срубов или каркасных домов с полами по деревянным лагам с подпольем. Также он может применяться и при использовании перекрытия на основе плит ПК или аналогичных:
Решение этого узла согласуется с подходом, описанным в рекомендациях Пеноплекс, поскольку наличие неотапливаемого техподполья под зданием позволяет рассматривать ситуацию, как "неотапливаемое здание" независимо, отапливается оно или нет:
Видно, что температурный режим грунта под подошвой практически не меняется от того, отапливается здание сверху, или нет.
В узле использована толщина утеплителя 80 мм и ширина юбки 500 мм, при этом удаётся снизить пучение на 60-70%, что является достаточным для безопасности такого типа зданий (как правило, они легко переносят небольшие деформации пучения в 2-3 см). Дальнейшее увеличение толщины и ширины юбки приводит только к росту затрат на утепление, а эффект от его использования достигается меньший.
Также, в связи с тем, что фундамент стоит на слое утеплителя, сделано уширение подошвы для снижения нагрузки на ЭППС. Ненагруженный утеплитель можно заменить на более дешёвый ППС (ПСБ), но следует помнить, что такой утеплитель более часто атакуют грызуны, поэтому его следует защитить от их проникновения слоем щебня, который также может выполнять и функцию траншейного дренажа.
Аналогичную защиту можно сделать и в подполье, засыпав ППС сверху слоем щебня (если есть риск проникновения грызунов туда).
В виду того, что полы по лагам нужно поднять над грунтом не меньше, чем на 500 мм, высота цоколя должна быть значительной. Кроме этого, в нём необходимо устраивать продухи для вентиляции подполья. Чтобы упростить возведение такого цоколя и продухов предлагается выполнить верхнюю его часть из цокольного кирпича М150. Если же необходимости в таком упрощении нет, то всю конструкцию можно выполнить из бетона.

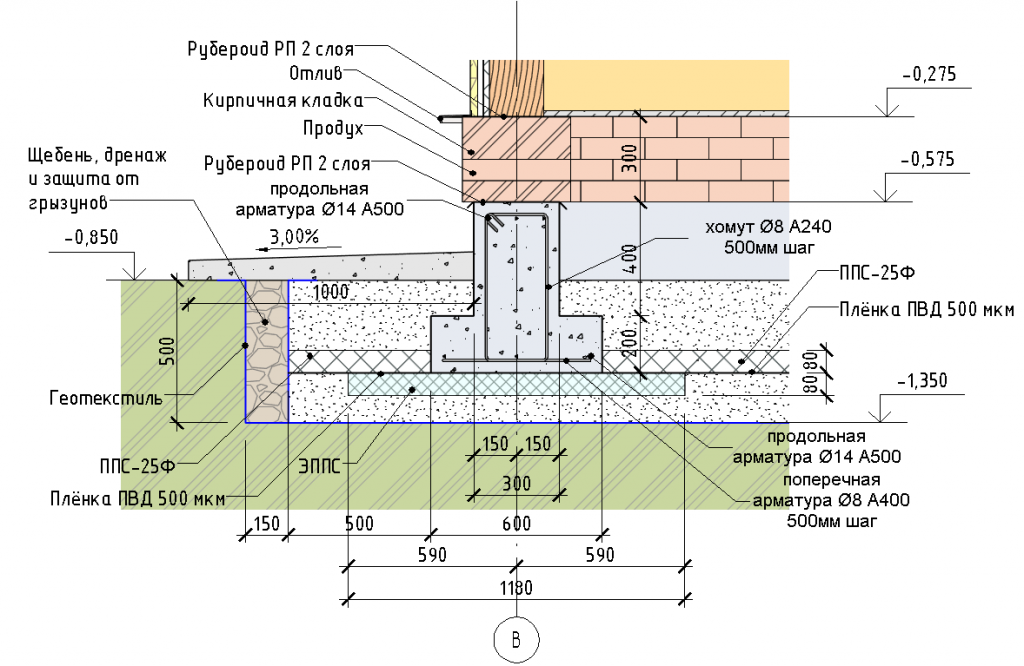

Рис. 1. Типовой узел 3 с использованием полов по лагам.

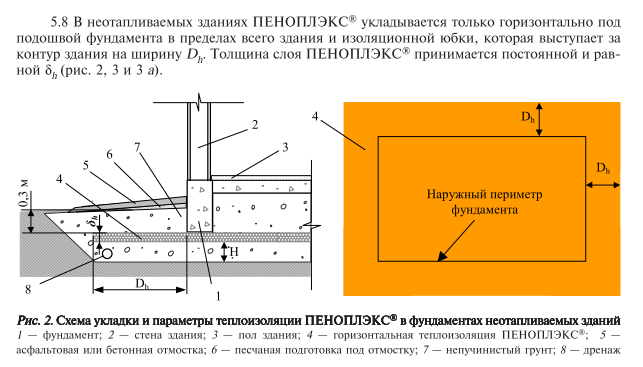

Решение этого узла согласуется с подходом, описанным в рекомендациях Пеноплекс, поскольку наличие неотапливаемого техподполья под зданием позволяет рассматривать ситуацию, как "неотапливаемое здание" независимо, отапливается оно или нет:

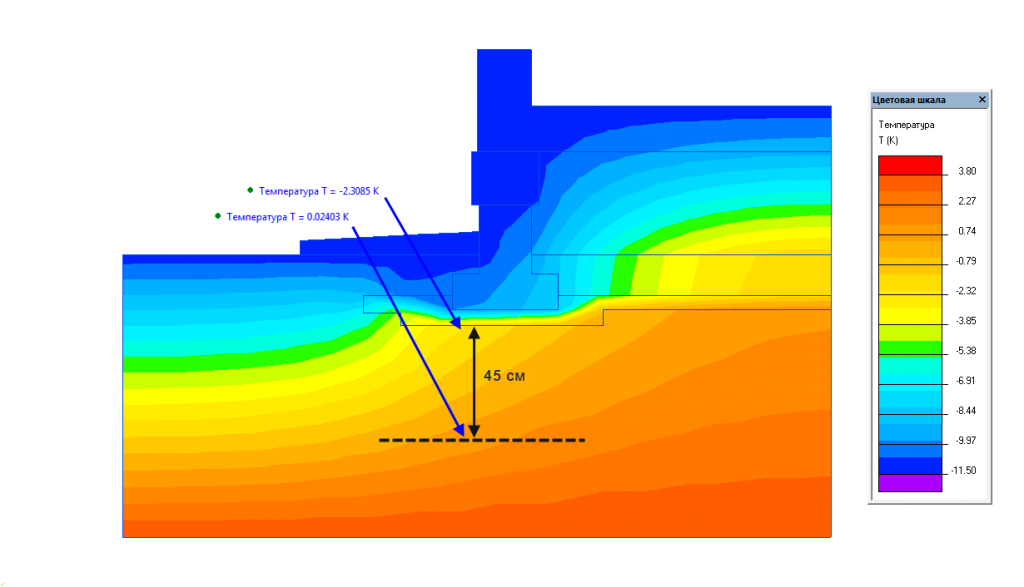

Рис. 1.2. Тепловая карта работы узла в неотапливаемом здании.

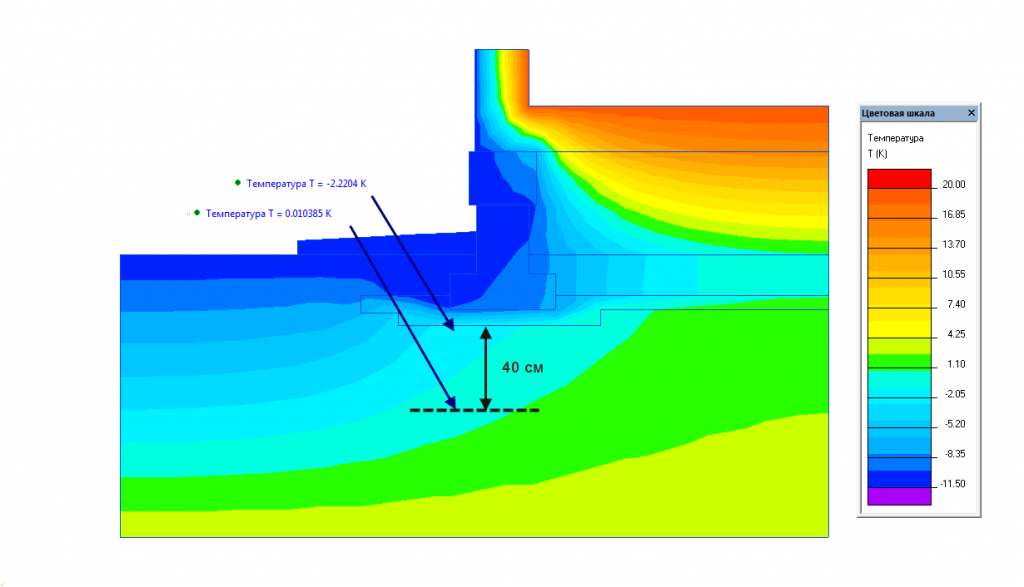

Рис. 1.3 Тепловая карта работы узла в отапливаемом здании.
Видно, что температурный режим грунта под подошвой практически не меняется от того, отапливается здание сверху, или нет.
В узле использована толщина утеплителя 80 мм и ширина юбки 500 мм, при этом удаётся снизить пучение на 60-70%, что является достаточным для безопасности такого типа зданий (как правило, они легко переносят небольшие деформации пучения в 2-3 см). Дальнейшее увеличение толщины и ширины юбки приводит только к росту затрат на утепление, а эффект от его использования достигается меньший.
Также, в связи с тем, что фундамент стоит на слое утеплителя, сделано уширение подошвы для снижения нагрузки на ЭППС. Ненагруженный утеплитель можно заменить на более дешёвый ППС (ПСБ), но следует помнить, что такой утеплитель более часто атакуют грызуны, поэтому его следует защитить от их проникновения слоем щебня, который также может выполнять и функцию траншейного дренажа.
Аналогичную защиту можно сделать и в подполье, засыпав ППС сверху слоем щебня (если есть риск проникновения грызунов туда).
В виду того, что полы по лагам нужно поднять над грунтом не меньше, чем на 500 мм, высота цоколя должна быть значительной. Кроме этого, в нём необходимо устраивать продухи для вентиляции подполья. Чтобы упростить возведение такого цоколя и продухов предлагается выполнить верхнюю его часть из цокольного кирпича М150. Если же необходимости в таком упрощении нет, то всю конструкцию можно выполнить из бетона.
