Стена из газобетона 400 мм из двух блоков по 200 мм

Возврат к списку

Получает широкое распространение кладка стен из газобетона толщиной 400-500 мм из нескольких блоков по ширине. Например, стена из газобетона 400 мм из двух блоков по 200 мм. В этой статье рассмотрим почему так нельзя делать.

Краткая предыстория вопроса: на одном из объектов, где наша фирма вела авторский надзор, мы столкнулись с практикой кладки стены 400 мм из газобетона двумя блоками 200х600х250. Из пояснений прораба, работающего по нашему проекту, у них в регионе это распространённое явление, когда кладут такие стены, каждый 4-ый ряд при этом армируется сеткой из проволоки 1.2 мм с ячейкой 50х50 мм.

Вот так кладут блоки:

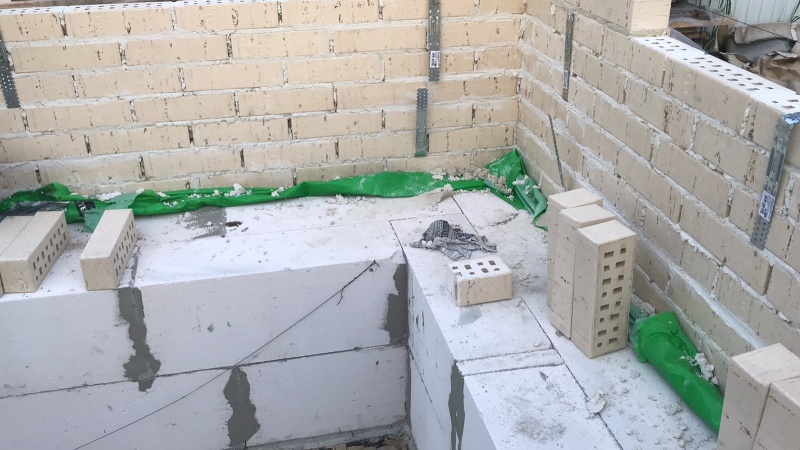

Кладка стены из газобетонных блоков 2х200 мм по ширине

Рис.1. Пример кладки из газобетонных блоков 2х200 мм по ширине.

И вот такой сеткой армируют:

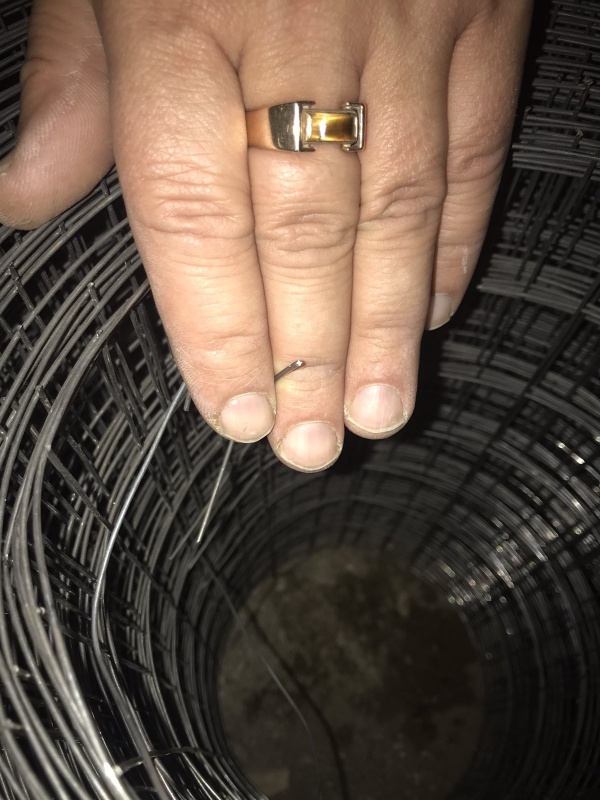

Сетка кладочная

Рис. 2. Сетка, применяемая для армирования кладки.

Прораб считает, что все "по-науке" и грамотно. Рассмотрим, так ли это.

Фактически мы имеем две независимые стены, связанные между собой гибкими связями из проволочек сетки. Если оба слоя такой стены загружены одинаково, например, за счёт широкого монолитного пояса, залитого сверху, то работают они примерно одинаково:

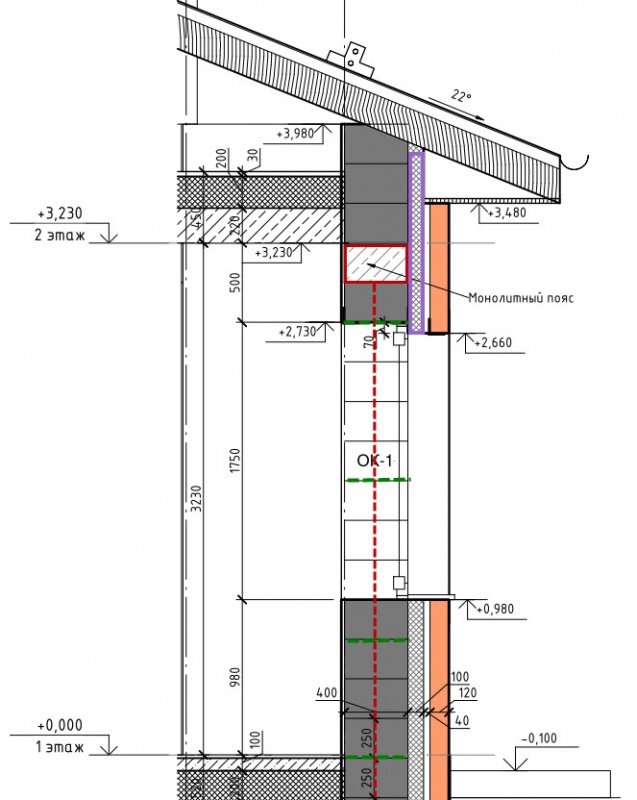

Широкий монолитный пояс по стене из газобетона шириной 400 мм

Рис. 3. Широкий монолитный пояс по стене из газобетона шириной  400 мм.

На рисунке 3 приведён пример такого узла. Широкий монолитный пояс возможен, поскольку имеется внешнее утепление стены. Но такая ситуация бывает далеко не всегда. Чаще всего мы имеем дело с такими вариантами (рисунок из "Руководство пользователя" производителя газобетона AEROC):

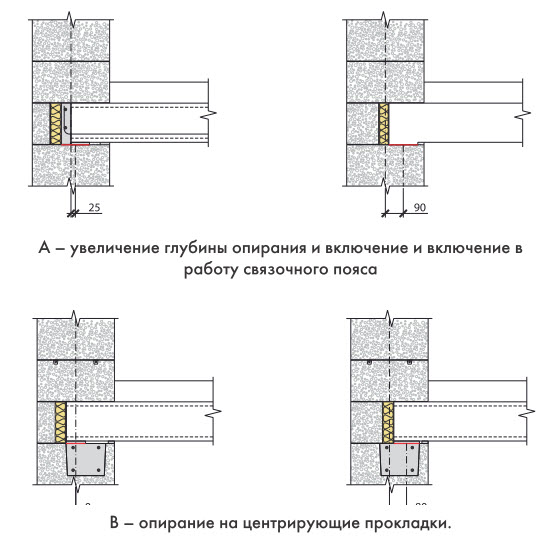

Рисунок 4.14 из "Руководство пользователя" AEROC

Рис. 4. Узлы опирания из "Руководство пользователя" AEROC.

С учётом того, что обычно в U-блок ещё делается термовкладыш из пенополистирола, становится видно, что практически вся нагрузка от перекрытия будет лежать только на одном слое стены 400 мм, набранной из двух блоков по 200 мм:

U-блок из "Руководство пользователя" AEROC

Рис. 5. U-блок из "Руководство пользователя" AEROC.

При этом, наши аргументы проработу при сопровождении проекта, что при такой кладке работает только половина стены, т.к. нет перевязки стены, было заявлено, что перевязка выполнена арматурной сеткой.

Здесь немного надо разобраться с теорией вопроса. Арматура работает на растяжение. Укладываемая в тонкошовную кладку сетка будет работать только на растяжение в горизонтальной плоскости, кладки, но не в вертикальной, т.е. не обеспечит жесткую связь двух слоёв между собой. Именно поэтому, например, в трехслойных железобетонных стеновых панелях из двух слоёв бетона и утеплителя кроме горизонтальных связей (арматуры) укладывают ещё и диагональные:

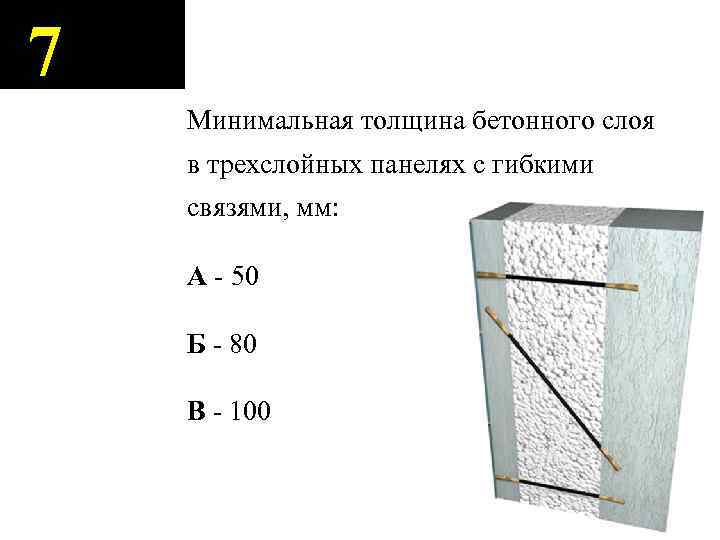

Связи в трехслойных панелях

Рис. 6. Связи в трехслойных панелях.

А вот армирование панели из стандартной серии:

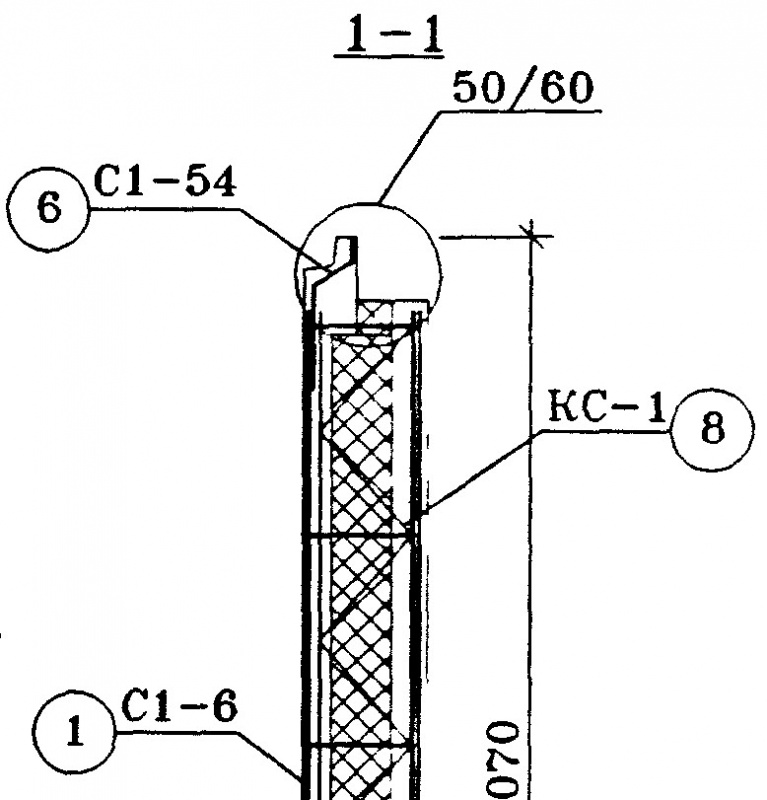

Диагональные стержни арматуры в трехслойной жб-панели

Рис. 7. Диагональные стержни арматуры в трехслойной жб-панели.

Т.е. чтобы арматура работала на вертикальное смещение слоёв кладки, она должна быть расположена не в горизонтальной плоскости, а в вертикальной, лучше всего по диагонали, образуя связи-раскосы.

Правильным способом кладки широких стен являются комбинация широкого и узкого блоков:

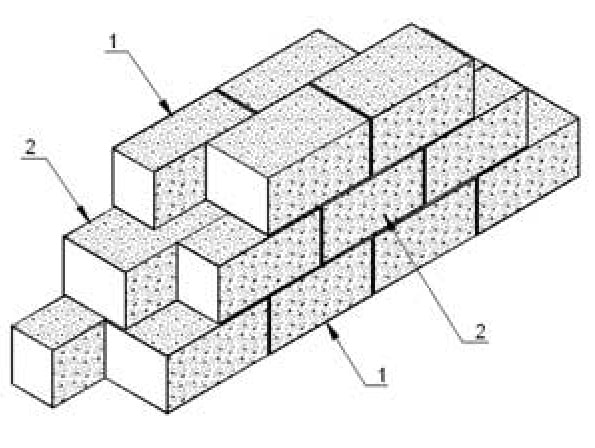

Перевязка блоков разной ширины

Рис. 8. Перевязка блоков разной ширины.

Вот ещё картинка такой перевязки:

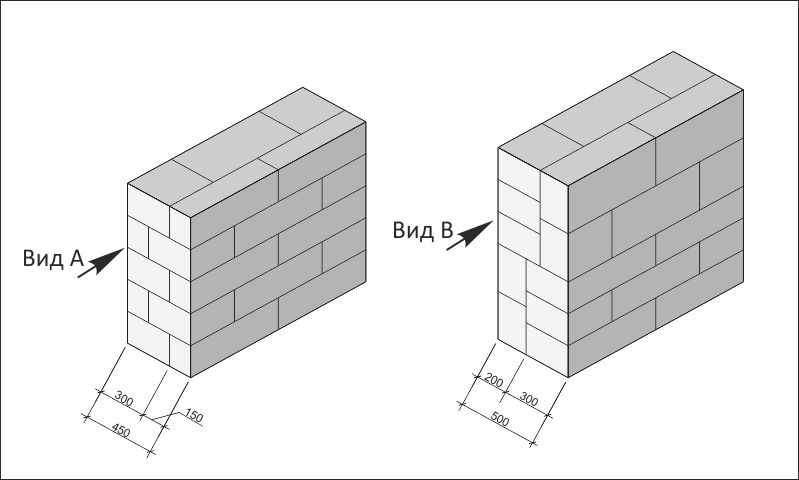

Перевязка блоков разной ширины 2

Рис. 9. Пример перевязки стены 450 и 500 мм из разных по ширине блоков.

Таким образом, слоистая кладка из равных по ширине блоков является очень плохим вариантом конструкции, т.к. из работы на сжатие выключается 50% стены.

Глеб Гринфельд по этому поводу высказывается более жестко: "Плохая тема". Подробности в нашем видеообзоре
