Между сторонниками и противниками утепленной шведской плиты (УШП) не утихают споры относительно того, насколько оправдан такой тип фундамента.
Основной аргумент сторонников УШП в том, что это высокотехнологичный фундамент, позволяющий существенно сэкономить за счёт того, что одновременно заливается фундамент и пол первого этажа. Противники же отвечают тем, что это не так, и экономия дутая.
В нашем каталоге типовых проектов есть проект К-209, выполненный в двух вариантах:
- на МЗЛФ + полы по грунту (К-209-1);
- на УШП (К-209-2)
Для корректности сравнения, первый и второй варианты сравнивались с одинаковым исполнением пола, а именно:
- полы с выравниванием по маякам, без шлифовки и втирания топинга (эконом-вариант);
- без системы "теплый пол"

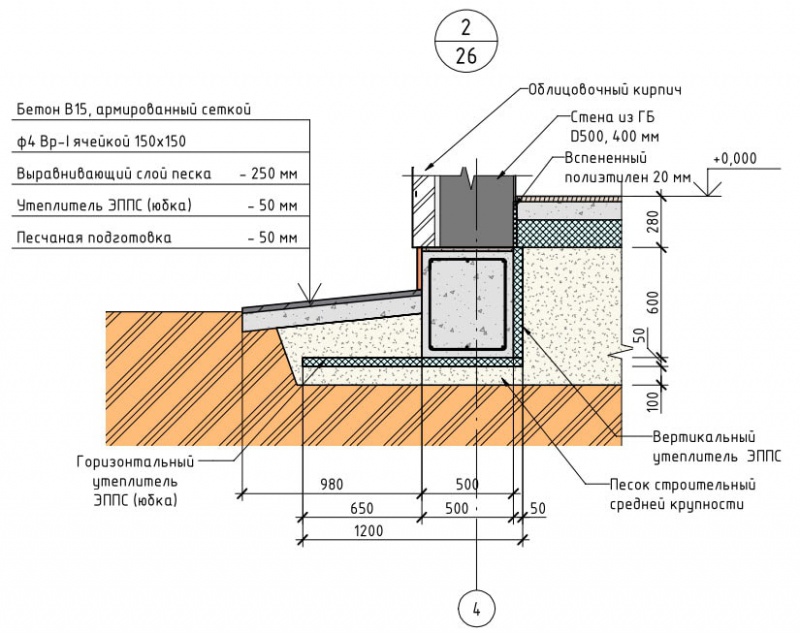

Рис. 1. Малозаглубленный ленточный фундамент МЗЛФ 500х600h.
Но, К-209-1 имеет внешние стены с кирпичной облицовкой, в связи с чем ширина фундаментной ленты под ними задана 500 мм. Поэтому для большей корректности имеет смысл вычесть из затрат на МЗЛФ стоимость этих "лишних" 10 см ширины, что соответствует 3 м3 бетона и работе по его укладке и армированию. Это 19.5 т.руб. Но при этом надо учитывать, что стена из газобетона в комбинации "МЗЛФ+полы по грунту" для эффективной развязки по теплу всегда имеет высоту на 1 блок выше, чем на УШП. Поэтому надо к стоимости этого варианта добавить 33,9 т.руб.
А вот УШП в проекте К-209-2 имеет не самый экономный вариант исполнения, это "высокое" ребро 450х300h:

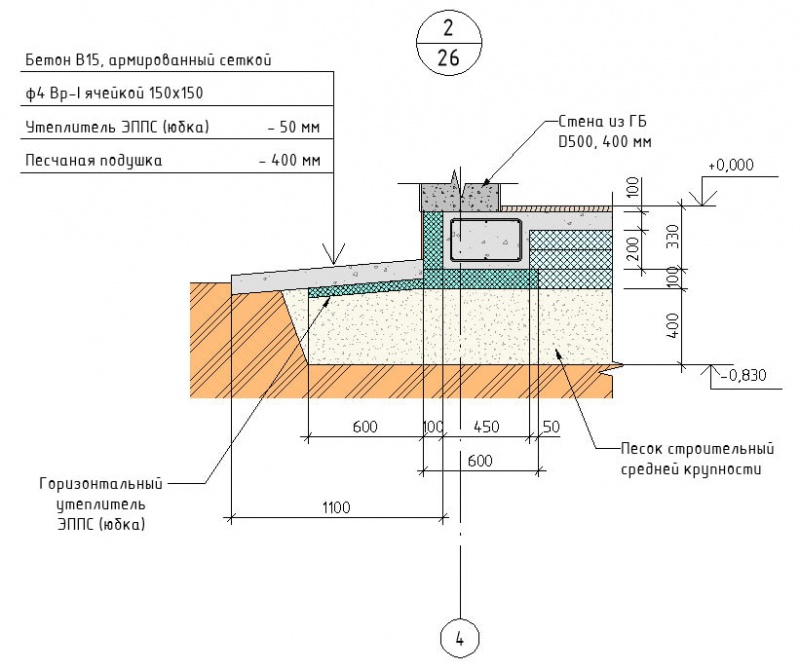

Рис. 2. Узел ребра утеплённой шведской плиты УШП 450х300h.
Сметные расчёты представлены в нашем калькуляторе М-смета:
Сравнение двух смет показывает, что стоимость фундамента МЗЛФ и полов по грунту для проекта К-209-1 (с учётом уменьшения стоимости на 19.5 т.руб. из-за того, что стены с облицовкой и прибавления 33.9 т.руб. за лишний ряд блоков в стене) составляет 596 765 рублей. Стоимость фундамента УШП составляет 536 375 рублей.
Таким образом, комбинация "МЗЛФ+полы по грунту" примерно на 10% дороже, чем УШП. Использование более экономного варианта УШП с ребром 450х200h доводит эту разницу до более значительных 21 %.
Таблицы с расчётами представлены ниже:
Таб. 1. Расчёт стоимости устройства фундамента МЗЛФ.
2 | Раздел: Фундамент дома | Кол-во | Ед.изм. | Цена | Ст-ть |
2.1 | Песок строительный карьерный | 70 | м3 | 500 | 35 000 |
2.2 | Устройство песчаной подушки | 70 | м3 | 300 | 21 000 |
2.3 | XPS CARBON ECO 200кПа | 7.5 | м3 | 4 160 | 31 200 |
2.4 | Укладка горизонтального утеплителя фундамента | 115 | м2 | 150 | 17 250 |
2.5 | Устройство и демонтаж опалубки из доски обрезной | 80 | м2 | 580 | 46 400 |
2.6 | Доска обрезная 50х150 естественной влажности | 4 | м3 | 8 200 | 32 800 |
2.7 | Гвозди строительные, чёрные | 10 | кг | 150 | 1 500 |
2.8 | БСТ В15 W4 F75 П4 (М200) на известняковом щебне | 19 | м3 | 3 150 | 59 850 |
2.9 | Автобетоносмеситель 6 м3 | 8 | час | 1 300 | 10 400 |
2.10 | Арматура Ø 8 А500С | 180 | кг | 48 | 8 640 |
2.11 | Арматура Ø 12 А500С | 400 | кг | 41 | 16 640 |
2.12 | Вязка пространственных арматурных каркасов | 19 | м3 | 2 000 | 38 000 |
2.13 | Бетонирование конструкций с уплотнением с подачей автобетоносмесителем | 19 | м3 | 1 350 | 25 650 |
2.14 | МАСТИКА ГИДРОИЗОЛЯЦИОННАЯ ISOBOX, ВЕДРО 22 Л | 1 | ведро | 1 508 | 1 508 |
2.15 | Устройство обмазочной гидроизоляции в 1 слой | 80 | м2 | 100 | 8 000 |
Итого по разделу "Фундамент дома": | 353 838 |
Таб. 2. Расчёт стоимости устройства полов по грунту:
5 | Раздел: Полы по грунту | Кол-во | Ед.изм. | Цена | Ст-ть |
5.1 | Песок строительный карьерный | 45 | м3 | 500 | 22 500 |
5.2 | Устройство песчаной подушки | 45 | м3 | 300 | 13 500 |
5.3 | Пленка полиэтиленовая высший сорт 200 мкм ГОСТ, 3мх100м | 1 | рулон | 7 860 | 7 860 |
5.4 | Устройство паро-, гидроизоляции пленкой 200 мкр | 120 | м2 | 50 | 6 000 |
5.5 |
ППС-16ф (ПСБ-С 25Ф) Мосстрой-31 |
18.5 | м3 | 3 160 | 58 460 |
5.6 |
Устройство теплоизоляции пола пенополистиролом под бетонную стяжку пола |
120 | м2 | 150 | 18 000 |
5.7 | Сетка сварная в картах из проволоки ВР-1 150х150х4 | 136 | м2 | 67 | 9 112 |
5.8 | Горизонтальное армирование готовыми сетками | 120 | м2 | 80 | 9 600 |
5.9 | БСТ В15 W4 F75 П4 (М200) на известняковом щебне | 14.5 | м3 | 3 150 | 45 675 |
5.10 | Автобетоносмеситель 6 м3 | 6 | час | 1 300 | 7 800 |
5.11 | Устройство бетонных полов по маяку | 120 | м2 | 250 | 30 000 |
Итого по разделу "Полы по грунту": | 228 507 |
Таб. 3. Расчёт стоимости УШП с ребром 450х300h
2 | Раздел: Плита УШП | Кол-во | Ед.изм. | Цена | Ст-ть |
2.1 | Песок строительный карьерный | 85 | м3 | 500 | 42 500 |
2.2 | Устройство песчаной подушки | 85 | м3 | 300 | 25 500 |
2.3 | XPS CARBON ECO SP 2360Х580Х100-L 400 кПа | 5.5 | м3 | 4 950 | 27 225 |
2.4 | ППС-16ф (ПСБ-С 25Ф) Мосстрой-31 | 35 | м3 | 3 160 | 110 600 |
2.5 | Укладка горизонтального утеплителя фундамента | 345 | м2 | 150 | 51 750 |
2.6 | Устройство и демонтаж опалубки из доски обрезной | 20 | м2 | 580 | 11 600 |
2.7 | Доска обрезная 50х150 естественной влажности | 1.5 | м3 | 8 200 | 12 300 |
2.8 | Гвозди строительные, чёрные | 5 | кг | 150 | 750 |
2.9 | БСТ В25 W6 F 150 П4 (М350) на гравийном щебне | 21 | м3 | 4 500 | 94 500 |
2.10 | Автобетоносмеситель 6 м3 | 8 | час | 1 300 | 10 400 |
2.11 | Бетонирование конструкций с уплотнением с подачей бетона бетононасосом | 8 | м3 | 1 350 | 10 800 |
2.12 | Устройство бетонных полов по маяку | 125 | м2 | 250 | 31 250 |
2.13 | Арматура Ø 8 А500С | 110 | кг | 48 | 5 280 |
2.14 | Арматура Ø 12 А500С | 400 | кг | 41 | 16 640 |
2.15 | Сетка сварная в картах из проволоки ВР-1 150х150х4 | 140 | м2 | 67 | 9 380 |
2.16 | Вязка пространственных арматурных каркасов | 21 | м3 | 2 000 | 42 000 |
2.17 | Автобетононасос 21-25 метров | 4 | час | 3 600 | 14 400 |
2.18 | Устройство паро-, гидроизоляции пленкой 200 мкр | 240 | м2 | 50 | 12 000 |
2.19 | Пленка полиэтиленовая высший сорт 200 мкм ГОСТ, 3мх100м | 1 | рулон | 7 860 | 7 860 |
Итого по разделу "Плита УШП": | 536 735 |
Таб. 4. Расчёт стоимости УШП с ребром 450х200h
2 |
Раздел: Плита УШП | Кол-во | Ед.изм. | Цена | Ст-ть |
2.1 | Песок строительный карьерный | 85 | м3 | 500 | 42 500 |
2.2 | Устройство песчаной подушки | 85 | м3 | 300 | 25 500 |
2.3 | XPS CARBON ECO SP 2360Х580Х100-L 400 кПа | 5.5 | м3 | 4 950 | 27 225 |
2.4 | ППС-16ф (ПСБ-С 25Ф) Мосстрой-31 | 23 | м3 | 3 160 | 72 680 |
2.5 | Укладка горизонтального утеплителя фундамента | 345 | м2 | 150 | 51 750 |
2.6 | Устройство и демонтаж опалубки из доски обрезной | 20 | м2 | 580 | 11 600 |
2.7 | Доска обрезная 50х150 естественной влажности | 1.5 | м3 | 8 200 | 12 300 |
2.8 | Гвозди строительные, чёрные | 5 | кг | 150 | 750 |
2.9 | БСТ В25 W6 F 150 П4 (М350) на гравийном щебне | 18 | м3 | 4 500 | 81 000 |
2.10 | Автобетоносмеситель 6 м3 | 8 | час | 1 300 | 10 400 |
2.11 | Бетонирование конструкций с уплотнением с подачей бетона бетононасосом | 8 | м3 | 1 350 | 10 800 |
2.12 | Устройство бетонных полов по маяку | 125 | м2 | 250 | 31 250 |
2.13 | Арматура Ø 8 А500С | 110 | кг | 48 | 5 280 |
2.14 | Арматура Ø 12 А500С | 400 | кг | 41 | 16 640 |
2.15 | Сетка сварная в картах из проволоки ВР-1 150х150х4 | 140 | м2 | 67 | 9 380 |
2.16 | Вязка пространственных арматурных каркасов | 18 | м3 | 2 000 | 36 000 |
2.17 | Автобетононасос 21-25 метров | 4 | час | 3 600 | 14 400 |
2.18 | Устройство паро-, гидроизоляции пленкой 200 мкр | 240 | м2 | 50 | 12 000 |
2.19 | Пленка полиэтиленовая высший сорт 200 мкм ГОСТ, 3мх100м | 1 | рулон | 7 860 | 7 860 |
Итого по разделу "Плита УШП": | 472 425 |
