СП 339.1325800.2017 "Конструкции из ячеистых бетонов. Правила проектирования" - шах и мат всем тем, кто отказывался признавать расчёты, основанные на совместной работе основных конструкций здания (фундаментов, поясов, перекрытий) и стен из газобетонных блоков.
Как уже было показано ранее, учёт совместной работы газобетонных стен позволяет существенно повысить точность расчётов конструкций в ИЖС, а значит и сэкономить за счёт этой точности. Но, у такого подхода появилась большая армия противников, в том числе и из среды профессионалов, которые не признавали расчёты на основе совместной работы. В частности, их аргументы базировались на следующем:
- Газобетон - очень хрупкий материал, который не работает на изгиб и растяжение, поэтому не может учитываться в расчётах, например, фундамента.
- Для газобетона отсутствуют нормативные характеристики, в частности прочность на растяжение, на основе которых можно было бы выполнить такие расчёты.
- Нет признанных методик учёта связи фундамента и монолитных поясов с газобетонной стеной, а значит влияние газобетонной стены не может быть численно учтено с достоверной точностью.
Прежде всего мы видим этот пункт:
4.5.8 При расчете и проектировании поэтажно опертых стен необходимо учитывать совместную работу несущих элементов здания (каркасной системы или системы диафрагм) и стенового заполнения.
Это прямое указание на то, что должна учитываться совместная работа несущих элементов (к которым относится фундамент, монолитные пояса и перекрытия) и стенового заполнения.
Чуть ниже даются указания по моделированию кладки стен:4.5.9 Расчет кладки поэтажно опертой стены при работе ее как в плоскости, так и из плоскости рекомендуется выполнять методом конечных элементов, при этом элементы кладки можно моделировать ортотропными конечными элементами типа "балка-стенка"
И ещё:
Жесткостные характеристики ортотропных элементов кладки следует назначать по СП 15.13330.
Отметим, что на данном этапе уже появляются указания против 3-го аргумента противников совместного расчёта:
4.5.11 При расчете наружной поэтажно опертой стены следует предусматривать установку гибких связей по периметру стены. В местах установки гибких связей в модели наружной стены следует устанавливать связи или элементы, которые препятствуют деформациям кладки из своей плоскости и перераспределяют нагрузку на каркас здания.
Также появляются характеристики газобетонной кладки, которые можно брать для совместных расчётов:
4.5.13 Расчетные сопротивления сжатию, растяжению и срезу кладки из ячеистобетонных блоков (автоклавного твердения) на растворе определяются в зависимости от марки блока (камня), класса бетона и марки строительного раствора принимаются по таблицам 3, 11 и 12 СП 15.13330.2012.
Правда, они пока отсылают к таблицам СП 15.13330.2012, где нет чёткого указания на кладку из газобетона. Но в разделе 5 СП 339.1325800.2017 у нас уже появляется следующее:
Нормативные сопротивления сжатию, растяжению и срезу (с округлением) в зависимости от класса ячеистого бетона по прочности на сжатие В приведены в таблице 5.1.
И дана такая вот таблица:

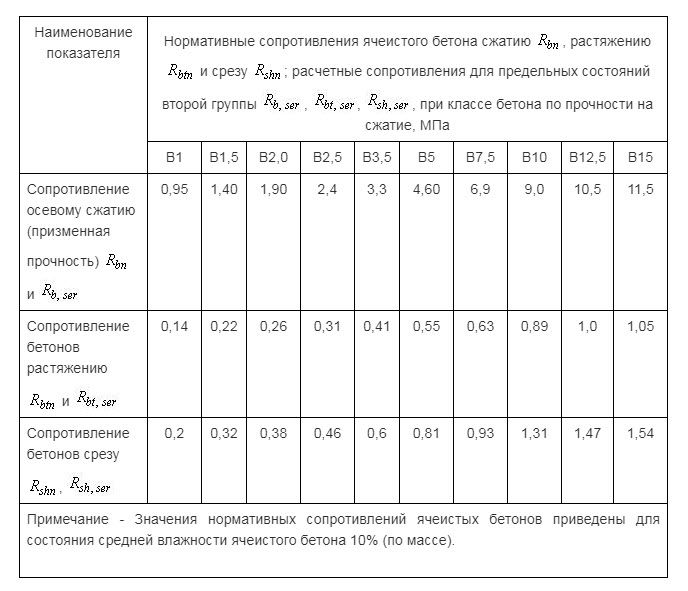

Рис. 1. Таблица 5.1 из СП 339.1325800.2017.
Кроме этого в п.5.1.8-5.1.11 дано ещё много коэффициентов для расчётов. А в п. 5.1.12 - таблица с начальным модулем упругости при сжатии и растяжении для ячеистых бетонов. Более того, в п.5.1.13 есть даже диаграммы для нелинейных расчётов!
Из недостатков документа можно отметить отсутствие чёткой методики определения связи между монолитными конструкциями, заливаемыми по газобетонной стене (монолитными поясами и перекрытиями). Хотя, в Приложение Г1 есть очень интересная формула приведённой ширины монолитной балки-шва для часто-ребристых перекрытий (что само по себе уже большой подарок тем, кто использует такие перекрытия в работе), в которых используются в качестве заполнения газобетонные блоки. Если вдуматься в смысл формулы Г.1, то получается, что газобетон на 100% включается в работу перекрытия и его физические характеристики полностью учитываются через приведение к монолитному тяжёлому бетону эквивалентной толщины.
Обращу внимание также на новый ГОСТ Р 58272-2018. Это документ, в котором нормируются свойства и характеристики кладочных растворов для тонкошовной кладки газобетона. В частности:
- Прочность на сжатие или класс прочности на сжатие (для растворов на основе результатов испытаний для подбора состава);
- Начальное сопротивление сдвигу (прочность сцепления с основанием при сдвиге)
