Ниже представлены наиболее часто используемые и относительно "правильные" с точки зрения норм схемы армирования МЗЛФ. Продольная (рабочая) арматура и П-шки обычно используется А400-А500 (АIII) диаметром от 12 мм, поперечная - А240 8 мм или А400 8мм. Длина "ног" П-шек делается около 60 см при использовании для них арматуры 12А400 и бетона М200 (50 диаметров арматуры). Более точную величину нахлестов можно подобрать по этой таблице.
Важно также отметить, что расчёт изгибающего момента и напряжения арматуры в Калькуляторе производится при установленном размере защитного слоя бетона в 5 см (40 мм защитный слой до хомута, и тогда около 50 мм до рабочей арматуры) .

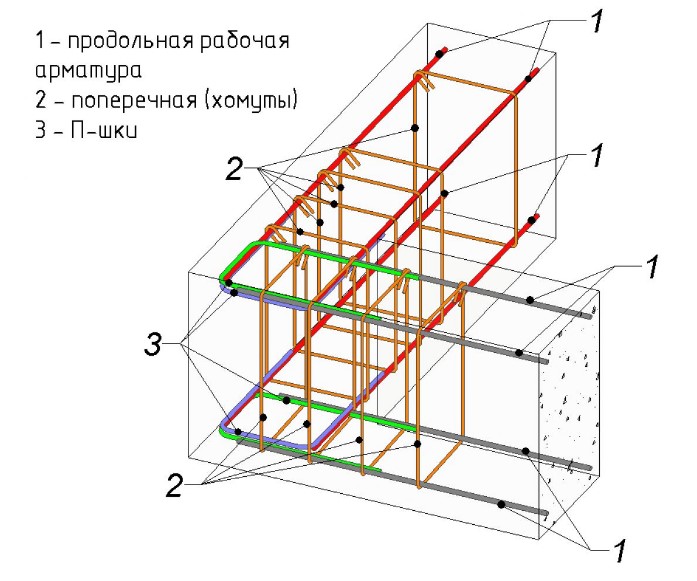

Рис. 1. Армирование углов. Шаг поперечных хомутов около мест соединений лент фундамента уменьшается в 2 раза (в этих местах наибольший риск косых трещин).

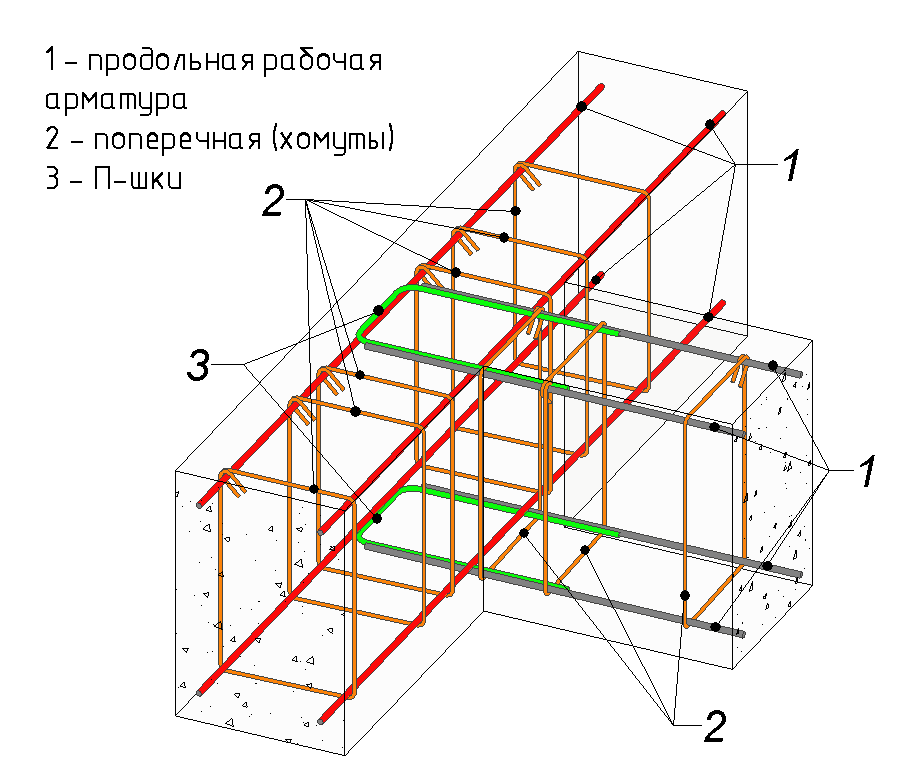

Рис. 2. Армирование Т-образных перекрестий. Шаг поперечных хомутов около мест соединений лент фундамента уменьшается в 2 раза (в этих местах наибольший риск косых трещин).

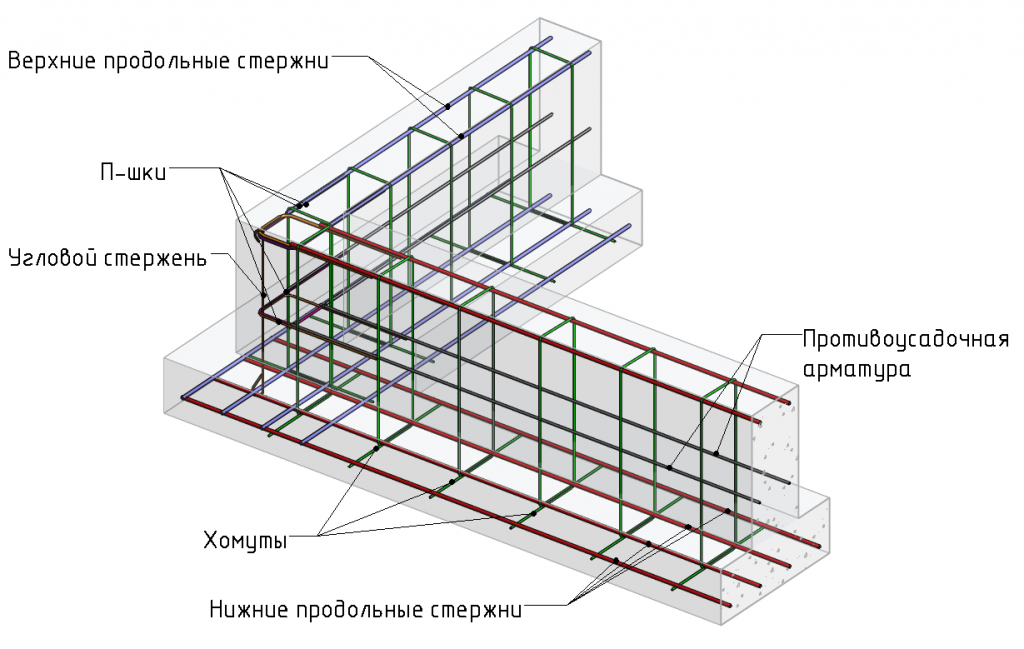

Рис. 3. Простой вариант армирования таврового МЗЛФ.
Рекомендован для невысоких МЗЛФ. Хомуты тут лучше делать из А400 8 мм. Внизу усы хомута рекомендуется скручивать проволокой или прихватывать сваркой. Риск косых трещин в Т-МЗЛФ ниже, чем в обычном сечении, поэтому можно не уменьшать шаг хомутов в местах соединений лент.

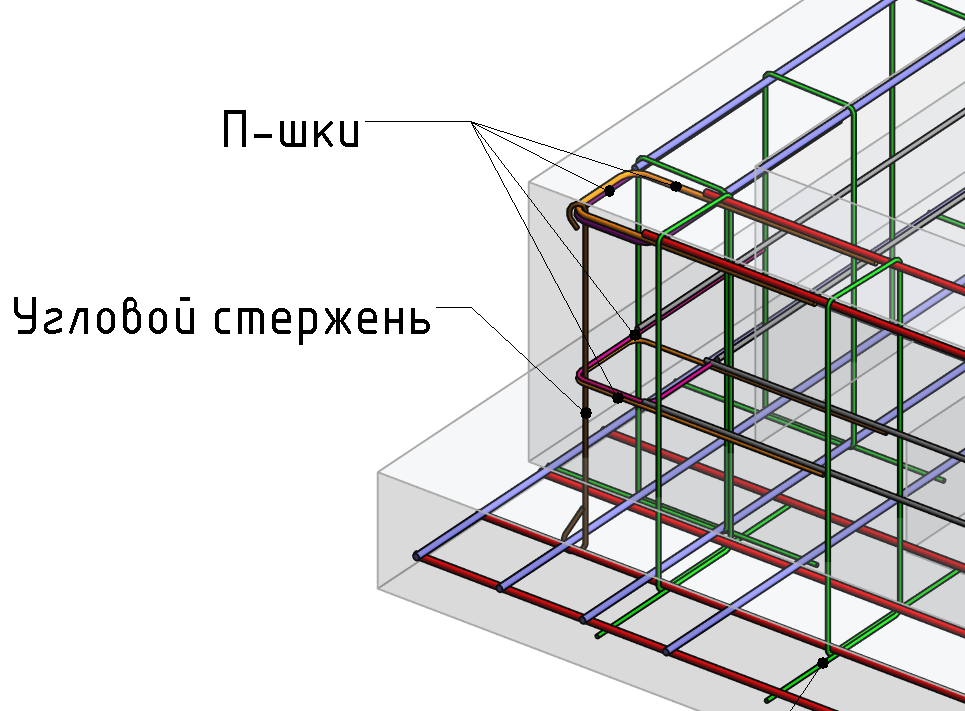

Рис. 4. Увеличенный 3д-вид армирования угла Т-МЗЛФ.
Ссылки на нормативные документы

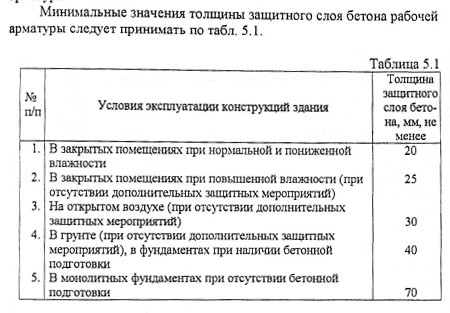

Согласно Пособию к СНиП 52-101-2003, минимальная толщина защитного слоя для фундаментов должна составлять от 40 до 70 мм:

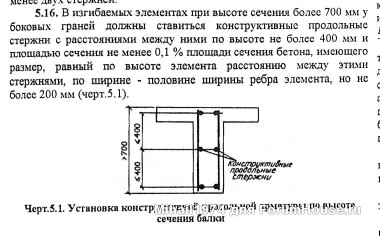

Согласно Пособию к СНиП 52-101-2003 п. 5.11 и таблица 5.2, минимальный процент армирования продольными стержнями сечений железобетонных конструкций, работающих на изгиб, устанавливается в 0,1%. При этом в расчёт включается только арматура в верхнем и нижнем поясе армирования, при наличии дополнительных стержней, защищающих конструкцию от возникновения наклонных трещин, минимальный процент армирования принимается 0,2%. Дополнительные продольные стрежни водятся согласно пункту 5.16 для защиты от наклонных трещин при высоте сечения более 700 мм:
Поперечная арматура при типе соединения с помощью сварки должна иметь диаметр не менее 6 мм при высоте конструкции до 800 мм и не менее 8мм при высоте свыше 800 мм (п. 3.106 Руководство). Максимальный шаг поперечной арматуры не должен превышать 600 мм.

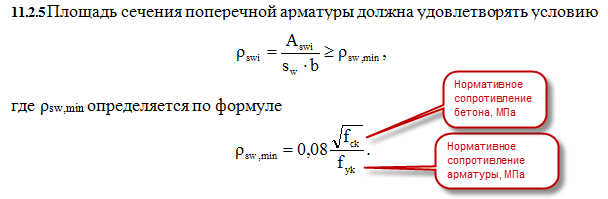

В наших нормативах минимальный % поперечного армирования не вводится, а вот , например, в белорусских нормах СНБ 5 03 01 - 02 есть такой пункт:
Если сделать расчёт по этой формуле, то для бетона М200 минимальный % поперечного армирования также будет примерно 0,1%.
В украинских же нормах я встречал минимальный % поперечного армирования как 0,04%.
Согласно п. 5.14 Пособия к СНиП 52-101-2003, при ширине ленточного фундамента более 150 мм необходимо устанавливать не менее 2-х стержней продольной арматуры. При этом, максимальное расстояние между стержнями не должно превышать 400 мм.
