Довольно часто в интернете при обсуждении конструктива полов по грунту встречается такое решение, как устройство ребер под тяжёлыми перегородками, опирающимися на полы по грунту. Выглядит это примерно так:

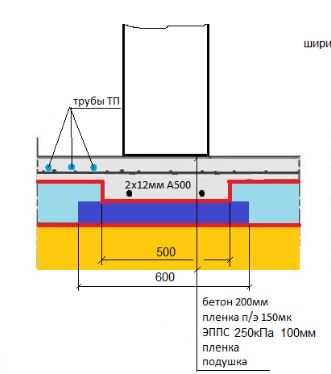

Рис. 1. Ребро усиления под тяжёлой перегородкой.
Или вот так:

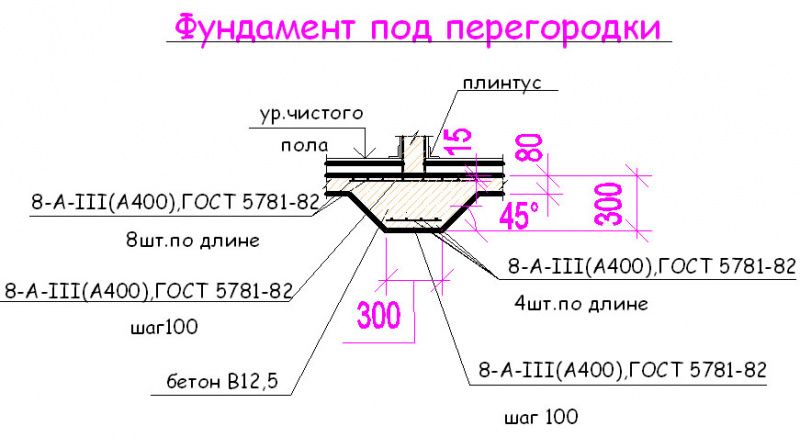

Рис. 2. Вариант усиления пола по грунту под перегородку.
Вот ещё один вариант:

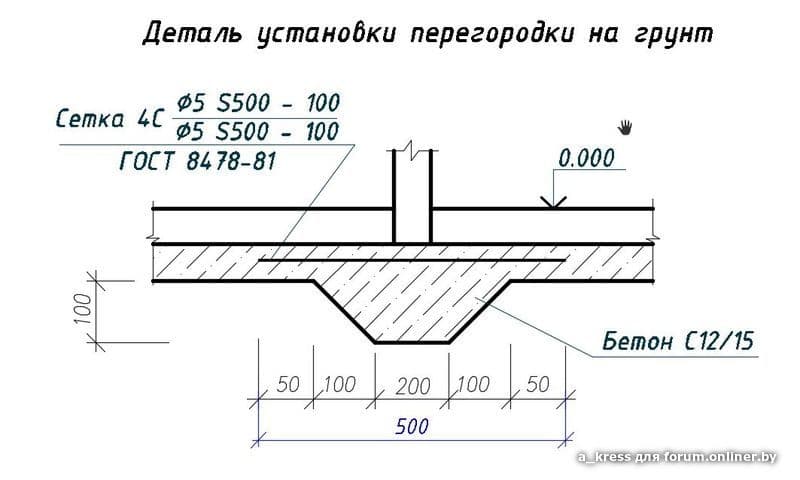

Рис. 3. Ещё один вариант усиления пола по грунту под перегородку.
Обратим внимание, что на рис. 1 под ребром усиления добавлен более плотный и прочный ЭППС. На рис. 2 и 3 подразумевается, что при добавлении ребра усиления, оно будет опираться на то же самое основание, что и под всем остальным полом.
Нетрудно догадаться, что добавление ребра без замены под ним утеплителя на более плотный, не меняется коэф. постели основания. А значит осадка пола под тяжёлой перегородкой будет одинаковая, что у пола с ребром, что без ребра. Даже в случае с ребром она может быть чуть больше, потому что увеличивается масса бетона, опираемого на утеплитель. Это подтверждается и расчётом в Robot для участка пола размером 3000х3000 мм с опёртой на него кирпичной перегородкой толщиной 120 мм с удельной массой 1800 кг/м3:

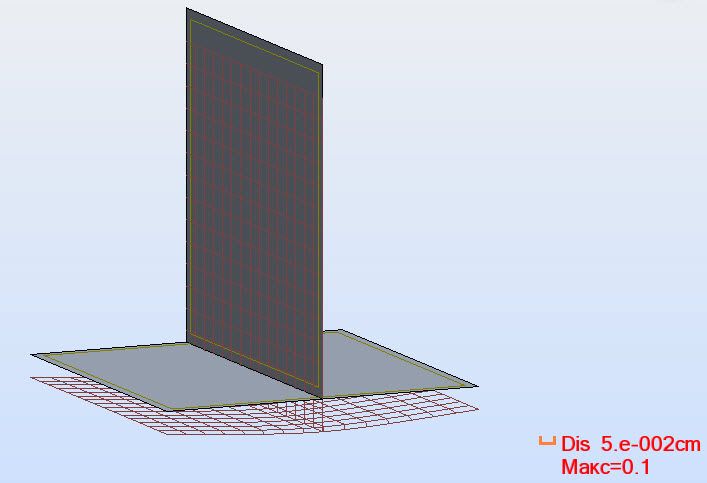

Рис. 4. Деформация плиты пола по грунту под кирпичной перегородкой.

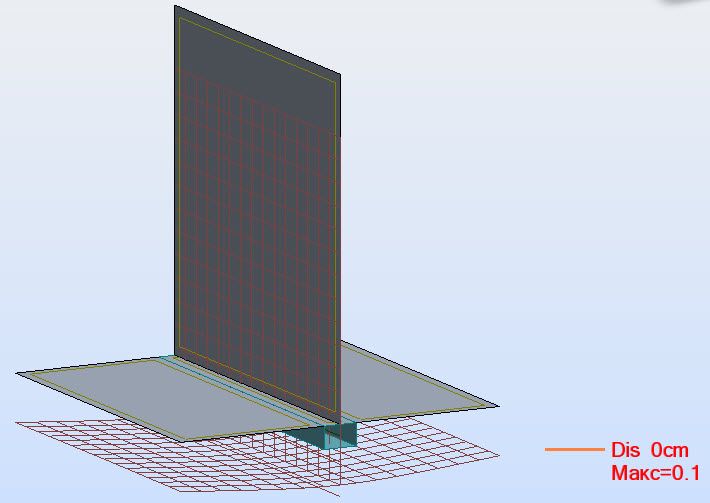

Рис. 5. Деформация плиты пола с ребром под кирпичной перегородкой.
На рис. 4-5 показаны расчётные деформации пола по грунту с ребром (рис.5) и без (рис.4). Видно, что в обоих случаях максимальные деформации плиты пола составили 0,1 см (1 мм). И это понятно, т.к. коэф. постели одинаковый у конструкций, расположенных под перегородкой, неважно, с ребром она или без.
Намного эффективнее в случае тяжёлых перегородок делать под ними утепление пола более жестким пенопластом, как на рис. 1. Но и в этом случае устройство ребра не нужно, т.к. на восприятие нагрузки работает не столько плита пола, сколько основание под ней. Бетон плиты пола выполняет функцию прокладки между перегородкой и основанием, имеющим структуру "утеплитель-песчаная подушка-грунт основания". Эта прокладка распределяет нагрузку на утеплитель по призме, поэтому даже в неармированной плите пола толщиной 100 мм от кирпичной перегородки толщиной 120 мм на утеплитель нагрузка распределится на участок шириной 320 мм:

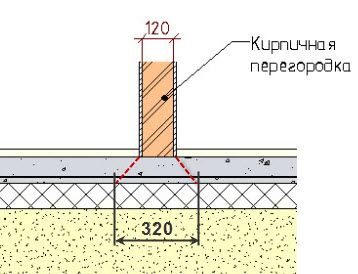

Рис.6. Призма распределения нагрузки от кирпичной перегородки в плите пола по грунту.
В армированной плите распределение будет на ещё большую ширину за счёт работы арматуры.
Ещё один аргументом усиления плиты ребром может быть противостояние продавливающим нагрузкам. Но расчет на продавливание, сделанный для плиты 100 мм показывает, что необходимости в этом нет:

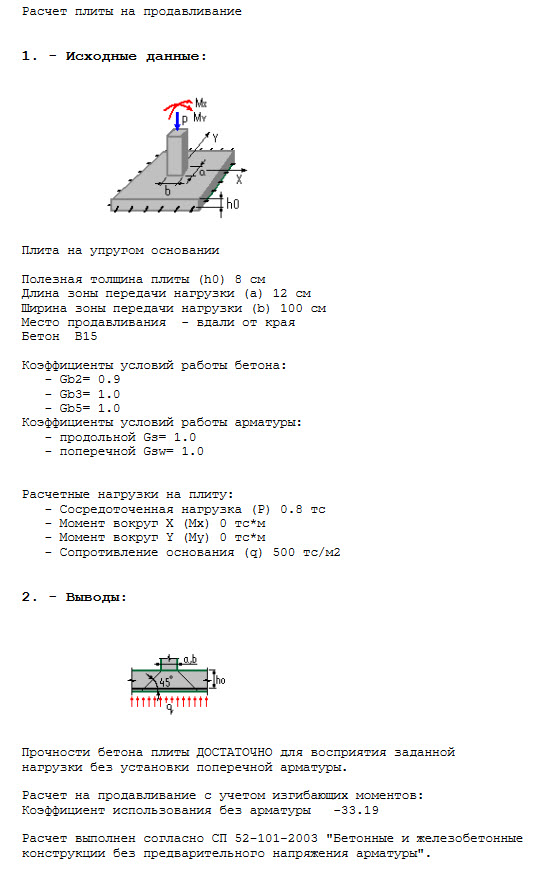

Рис. 7. Расчет плиты пола на продавливание.
Таким образом, устройство рёбер под перегородками в полах по грунту в большинстве случаев не является оправданным и рационально обоснованным решением.
